晨控CK-FR08讀寫器與基恩士KV-X310系列PLC配置EtherCAT通訊連接手冊

發布時間：2025-04-11

訪問量： 365

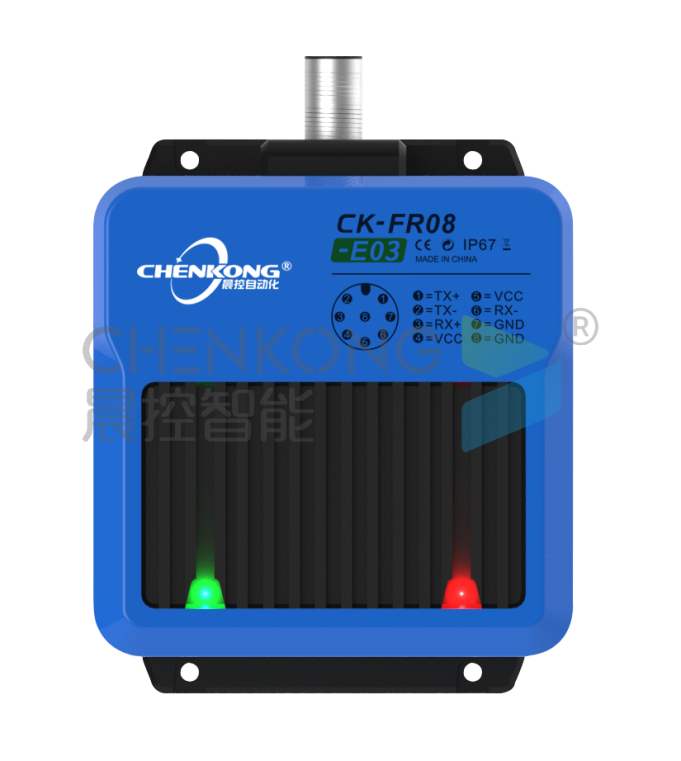

晨控CK-FR08系列作為晨控智能工業級別RFID讀寫器,支持大部分工業協議如RS232、RS485、以太網。支持工業協議Modbus RTU、Modbus TCP、Profinet、EtherNet/lP、EtherCat以及自由協議TCP/IP等。

本期主題：圍繞CK-FR08產品的EtherCAT通訊協議與基恩士PLC進行通訊配置說明。

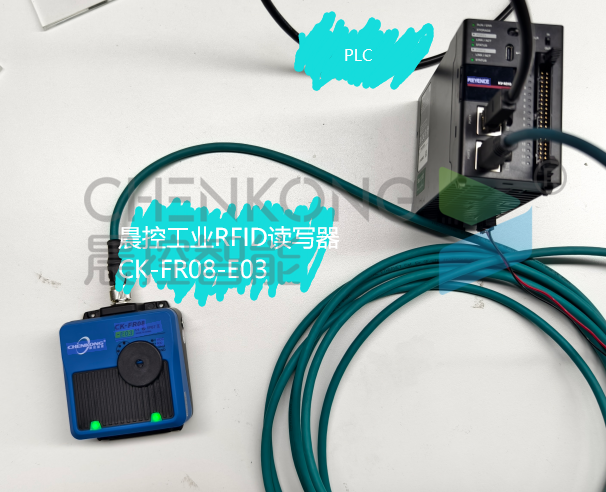

準備階段

● 編程軟件：KV STUDIO

● 工業RFID讀寫器：CK-FR08-E03

● PLC：基恩士KV-X310

● 通訊協議：EtherCAT

● 連接方式：以太網

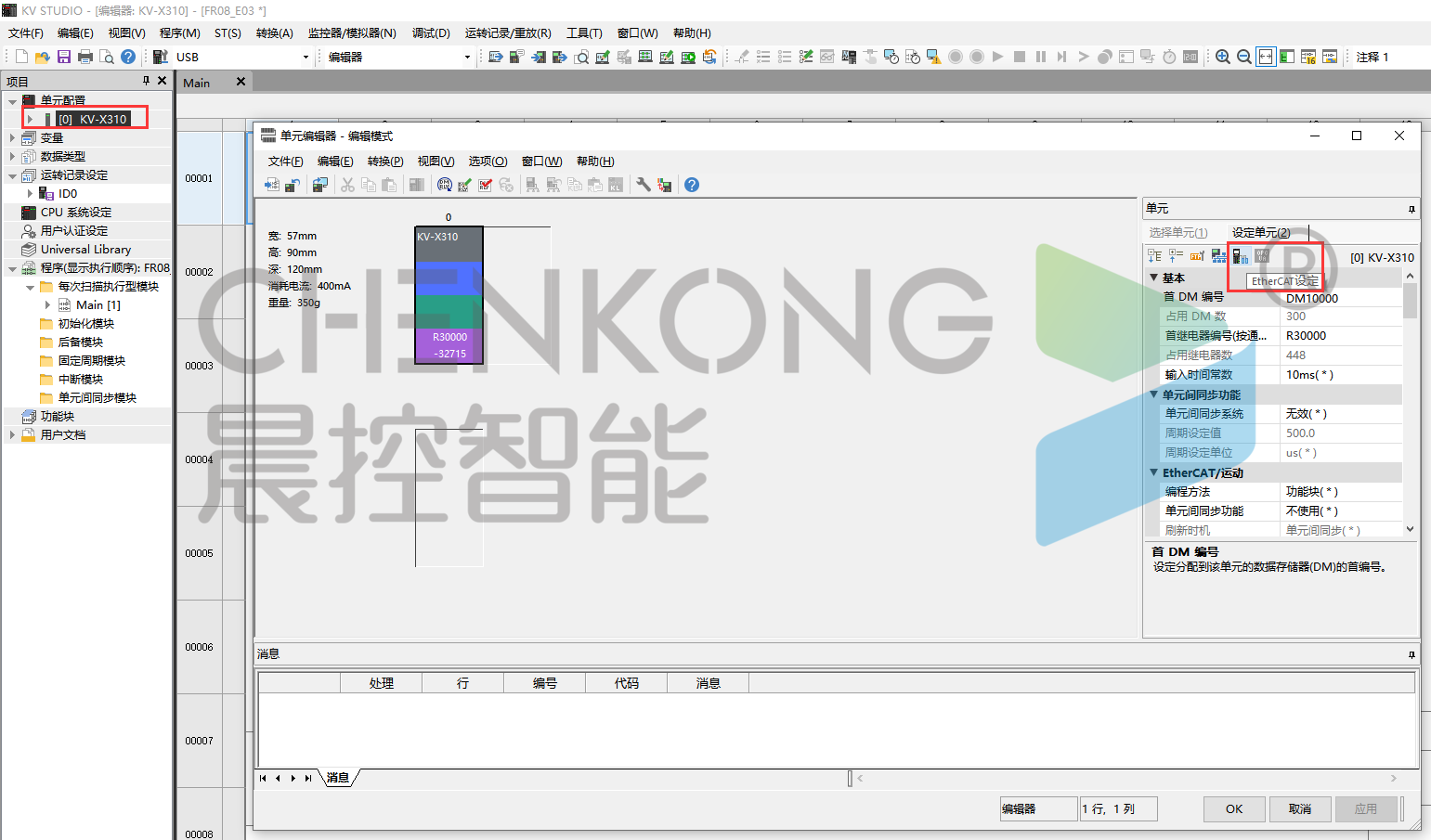

1、EtherCAT設定

●在程序中雙擊plc設備，進入單元編輯器；

●點擊設置單元中的EtherCAT設定，進入EtherCAT設定。

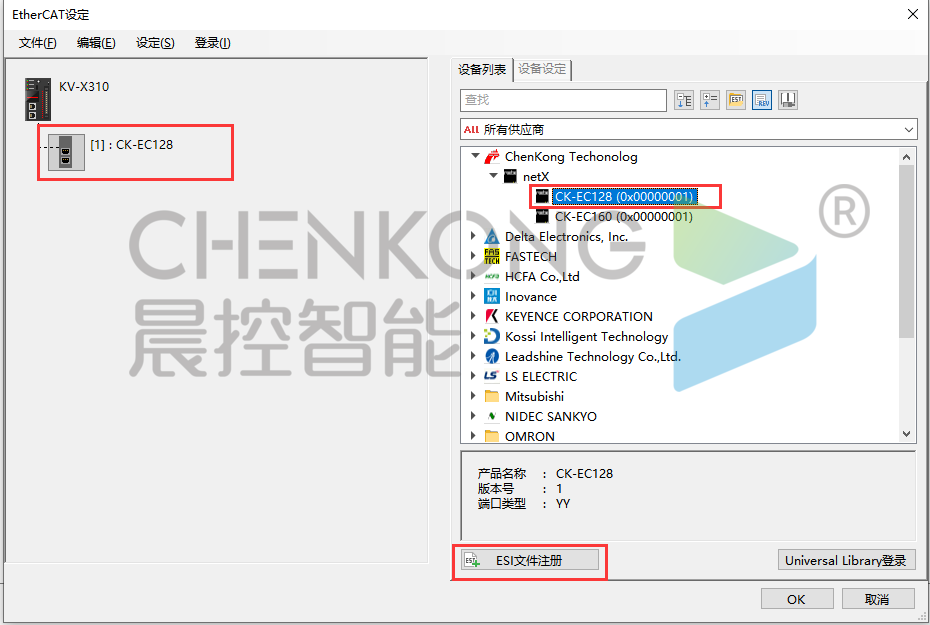

2、添加ECAT設備

●點擊ESI文件注冊，添加XML設備文件；

●找到CK-EC128文件，雙擊添加設備。

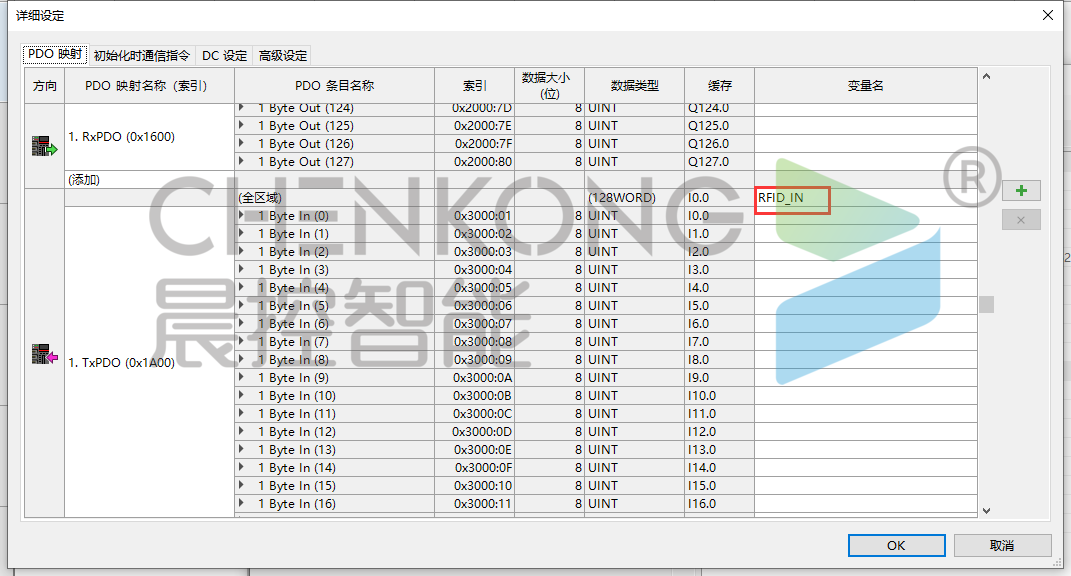

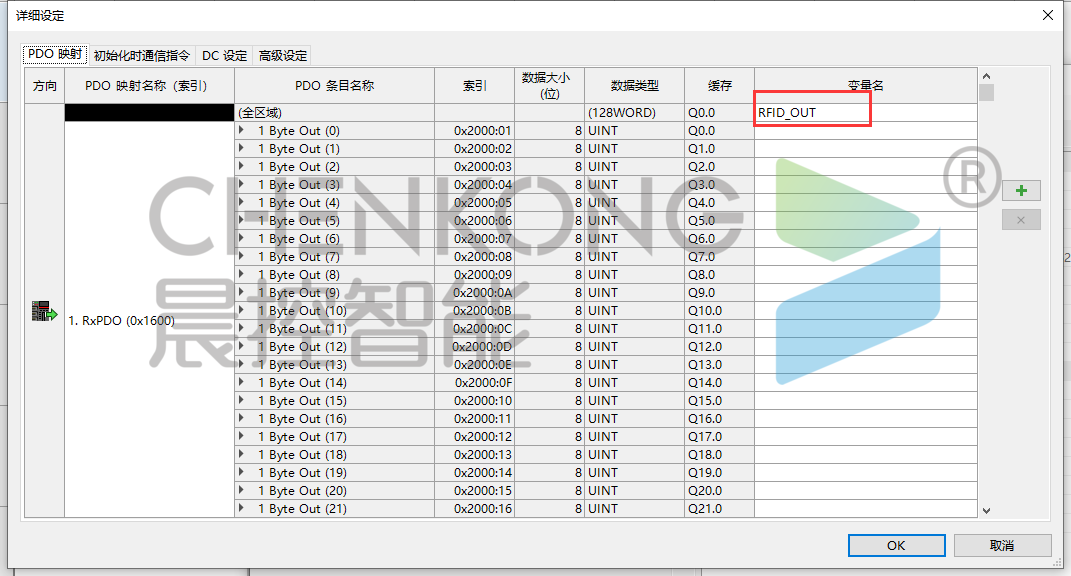

3、設置映射

●雙擊添加的設備進入設備詳細設定；

●在PDO映射中，輸入和輸出的全區域后面，填寫變量名；

●點擊OK保存。

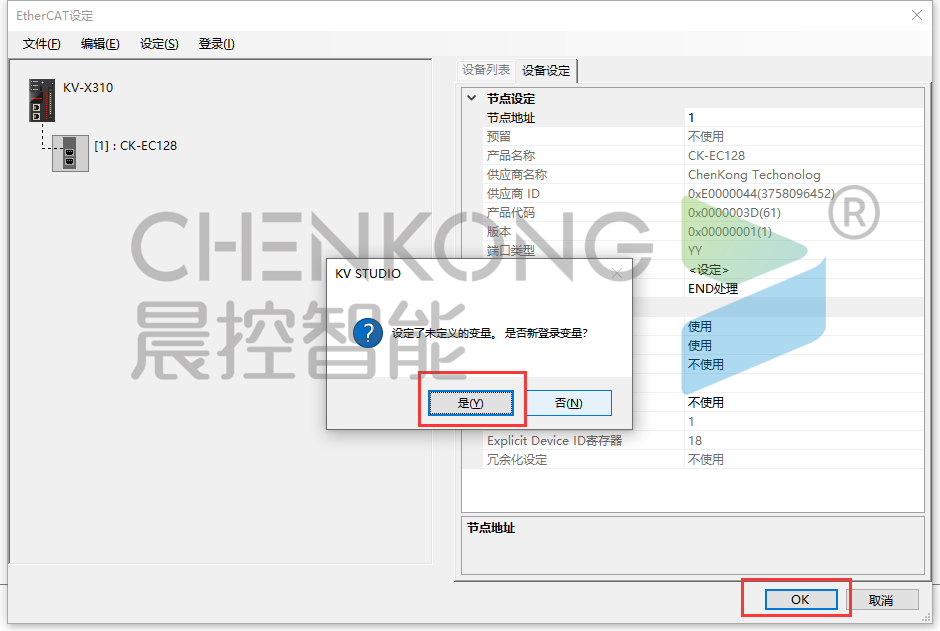

3、登錄變量

●設備設定完成后，點擊OK保存；

●會彈出上一步設置變量名變量新建彈框，點擊是，新建映射變量。

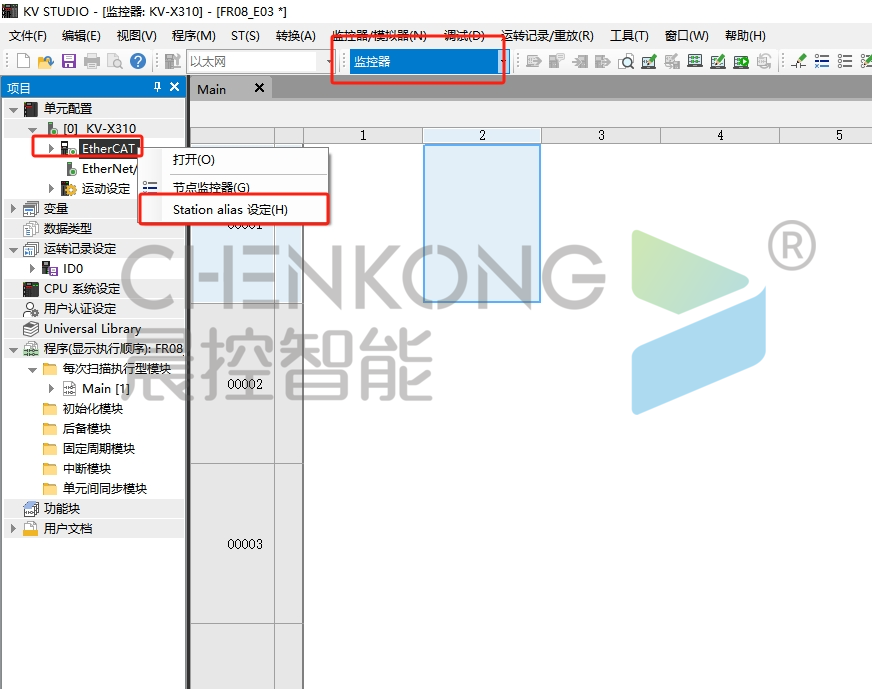

4、設定地址

●連接PLC設備在線，把配置下載進去；

●右鍵單元配置中的ECAT設備，點擊Station alias設定；

●將當前值設置成設定值相同（通過更改值寫入來更改）；

●完成連接配置。

注：更改完后將設備重啟
