應用與案例

2024-01-11

晨控工業rfid讀卡器CK-FR08-A01與匯川H5U系列PLC通訊操作指南

發布時間：2024-01-11

訪問量：



準備階段

軟件：AutoShop

PLC：H5U-1614MTD-A8

讀寫器：CK-FR08-A01

交換機：標準POE交換機

電源：24V直流電源



簡介

CK-FR08-A01是一款基于射頻識別技術的高頻RFID標簽讀卡器，讀卡器工作頻率為13.56MHZ，支持對I-CODE2、I-CODESLI等符合ISO15693國際標準協議格式標簽的讀取。讀卡器內部集成了射頻部分通信協議，用戶只需通過RS485通信接口接收數據便能完成對標簽的讀取操作，而無需理解復雜的射頻通信協議。

讀卡器自帶Auto-turning自動調諧電路，在不同環境中工作時能自動調節電路參數，使外部環境對讀卡距離的影響降到最小，進一步增強了自身的抗干擾能力,具有接收靈敏度高、性能穩定、可靠性強等特點。

讀卡器可廣泛應用于物流，倉儲管理，過程控制，機械臂站點控制等領域。

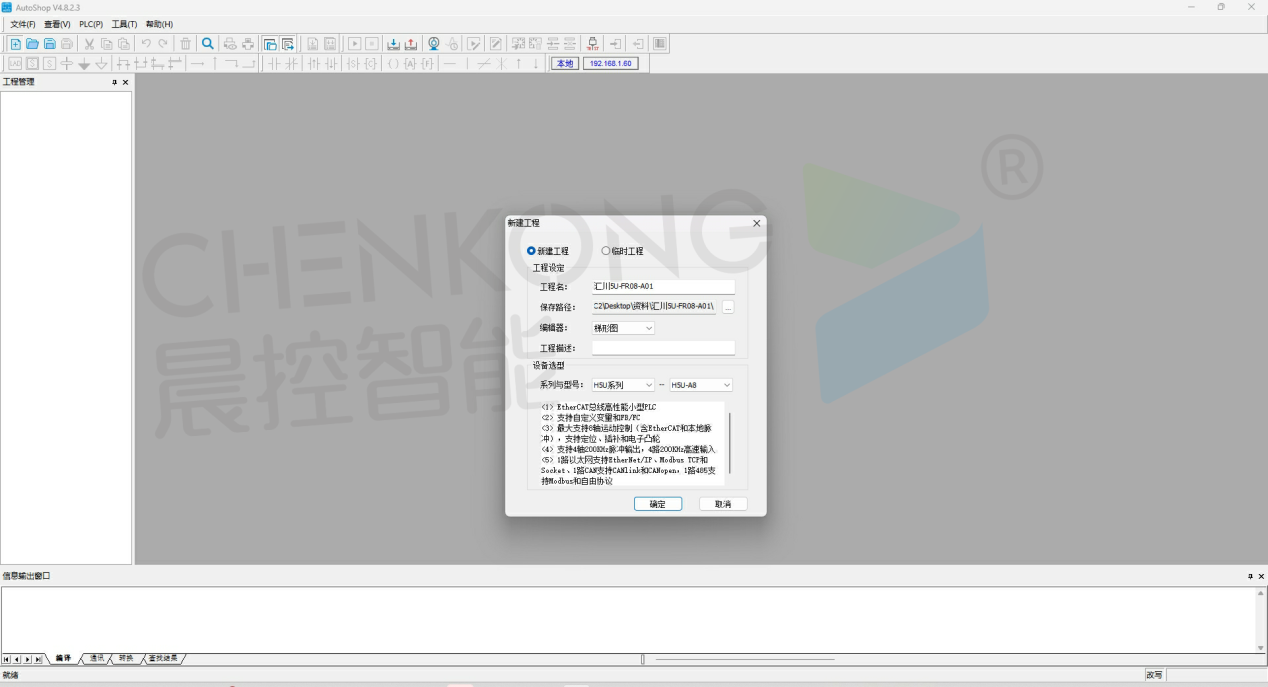

1、新建工程

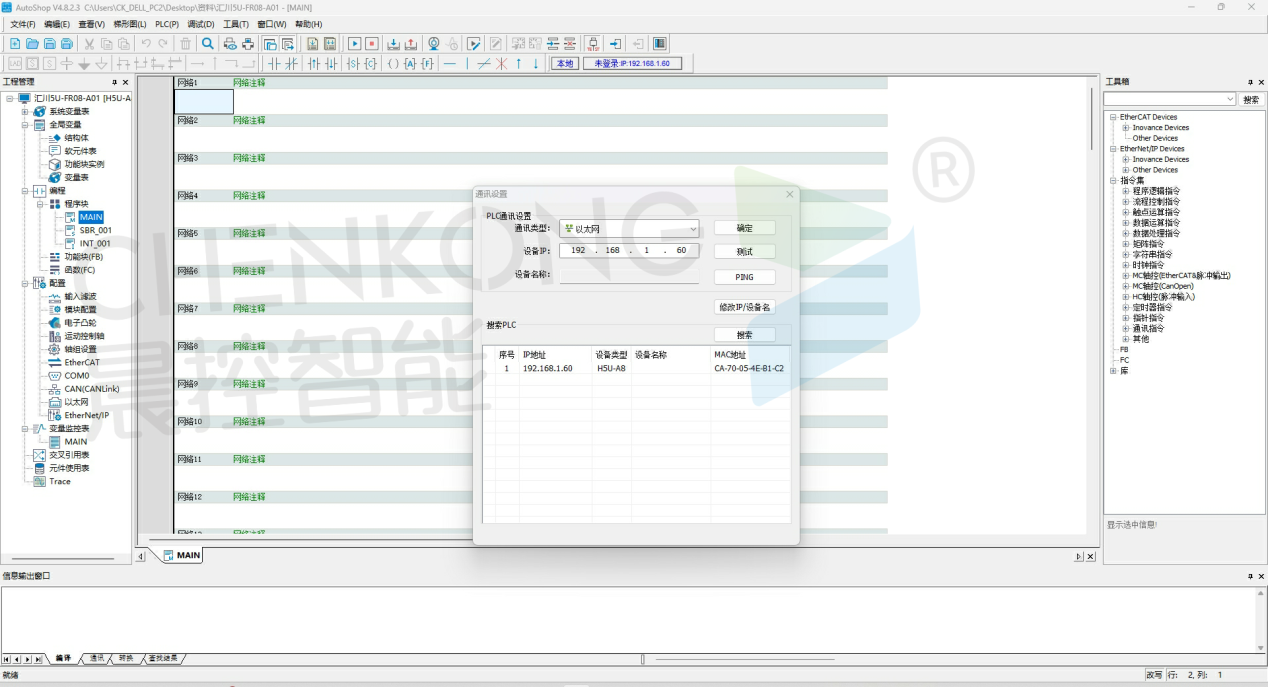

2、配置PLC通信

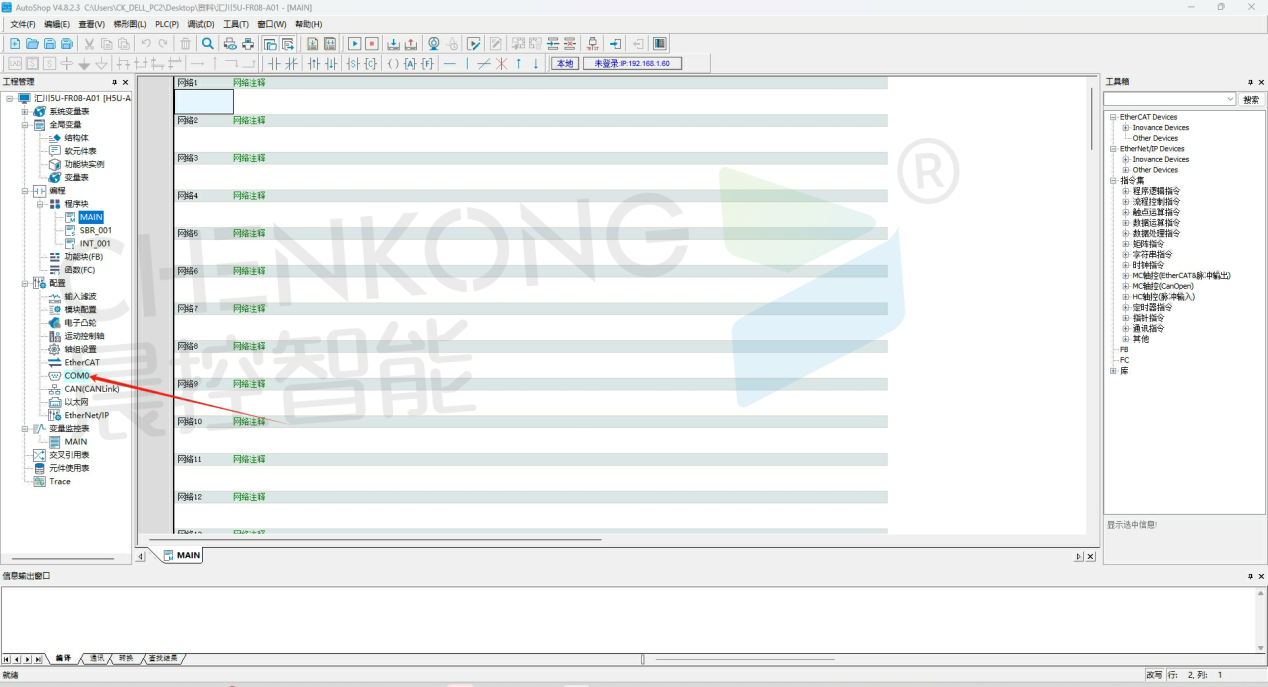

3、點擊COM0，進行485通信配置

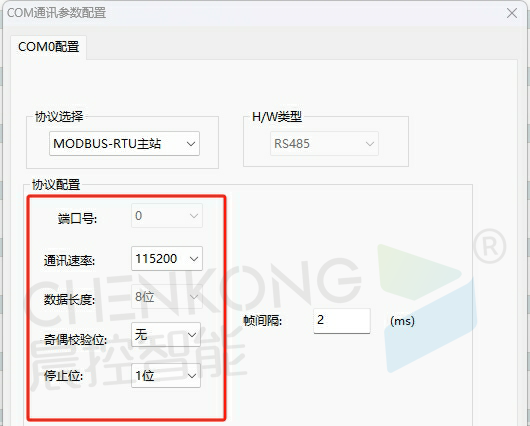

4、協議選擇MODBUS-RTU主站，通信速率、奇偶校驗位、停止位配置要與讀寫器一致，可以使用晨控的配置軟件查看讀寫器配置，配置完成后點擊確定

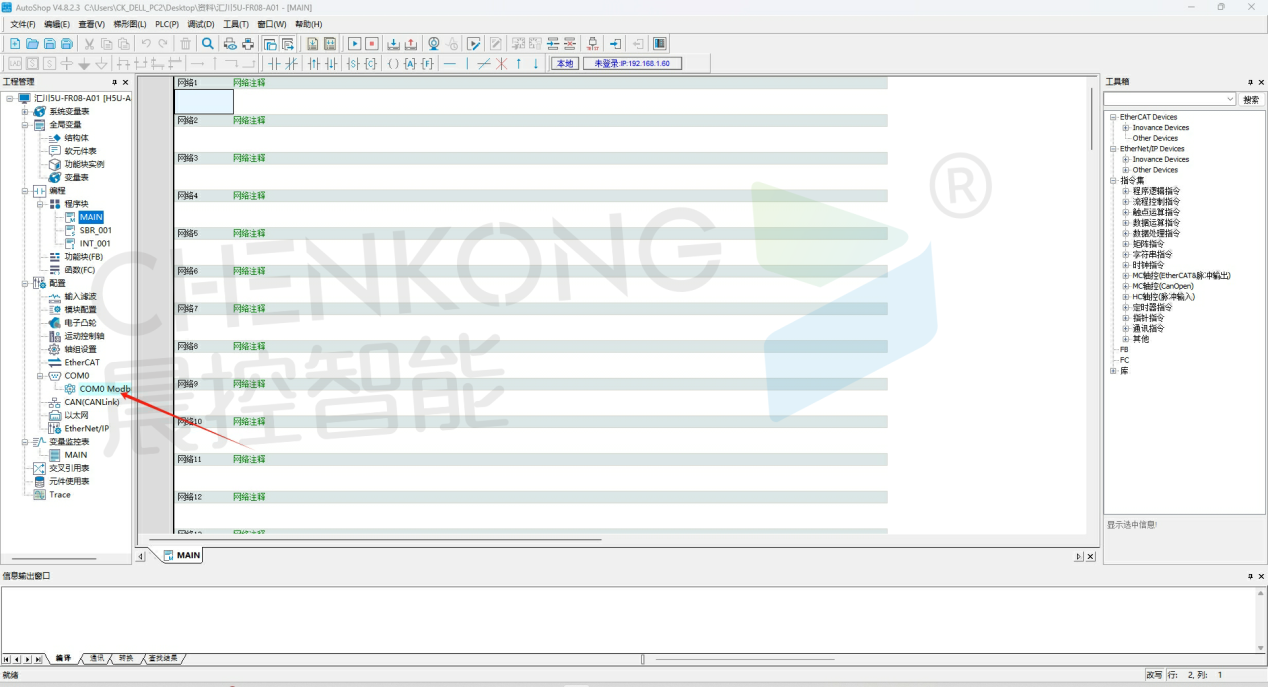

5、配置完成，右鍵COM0，選擇添加MODBUS配置

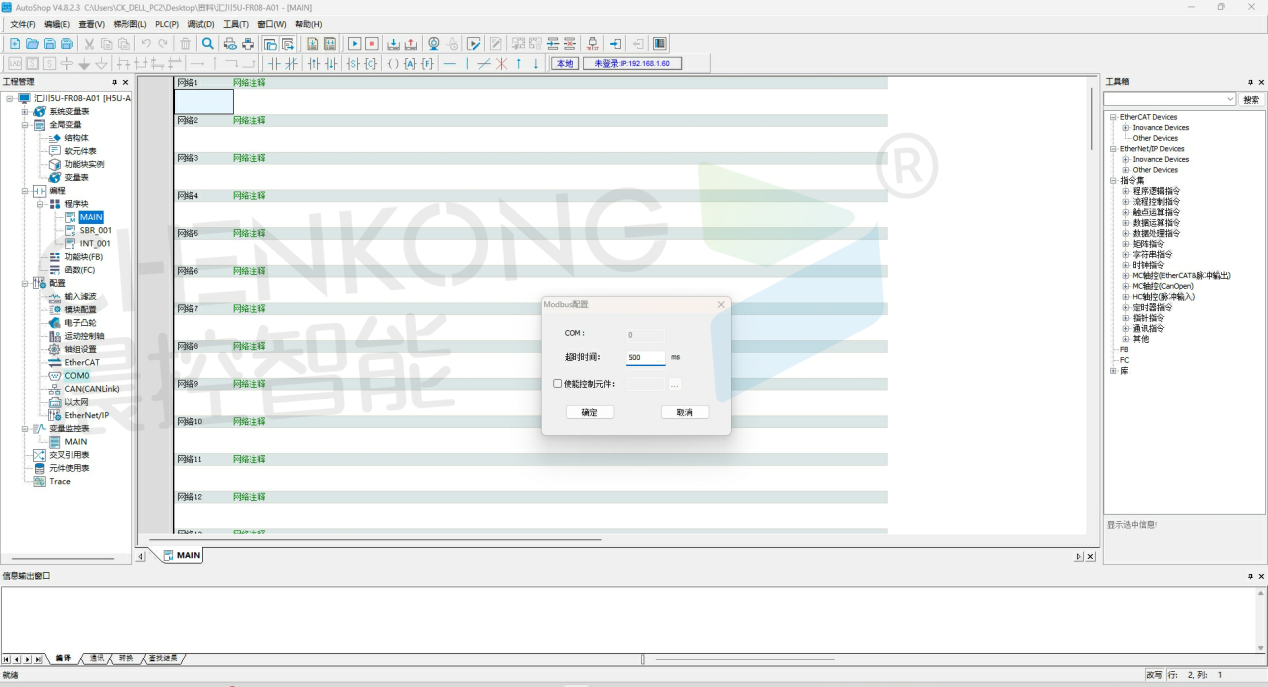

6、直接點擊確定，配置完成



7、雙擊配置完成后出現的COM0ModbusConfig

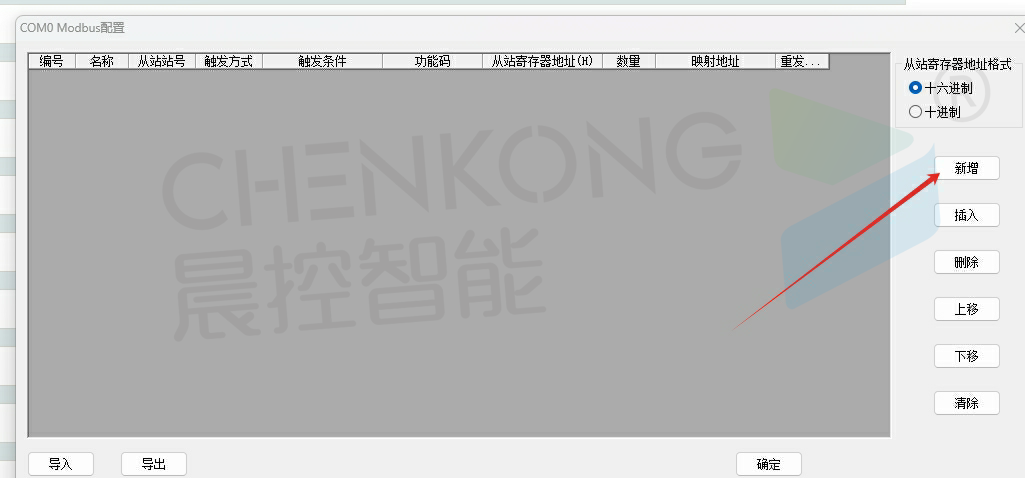

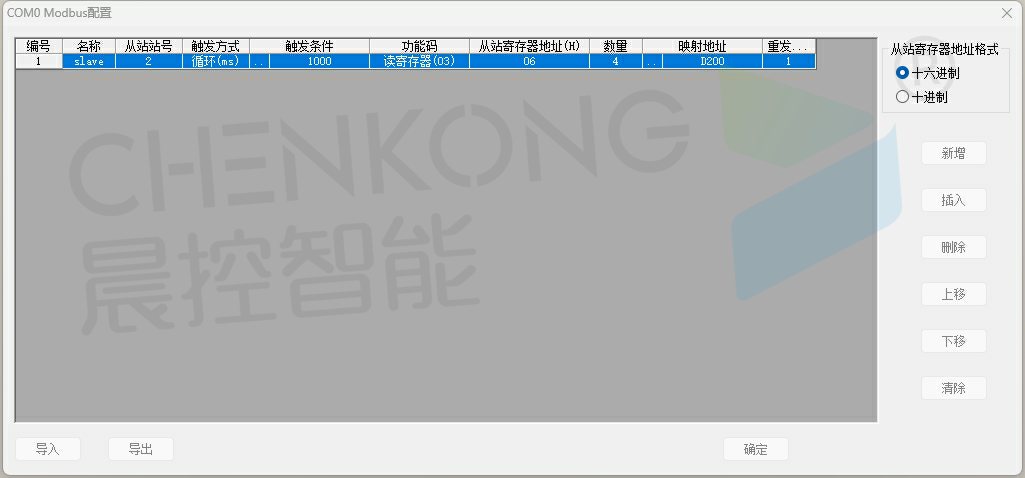

8、點擊新增



9、此步驟配置為讀取標簽UID信息，可以根據自己的需求配置



10、下載到PLC

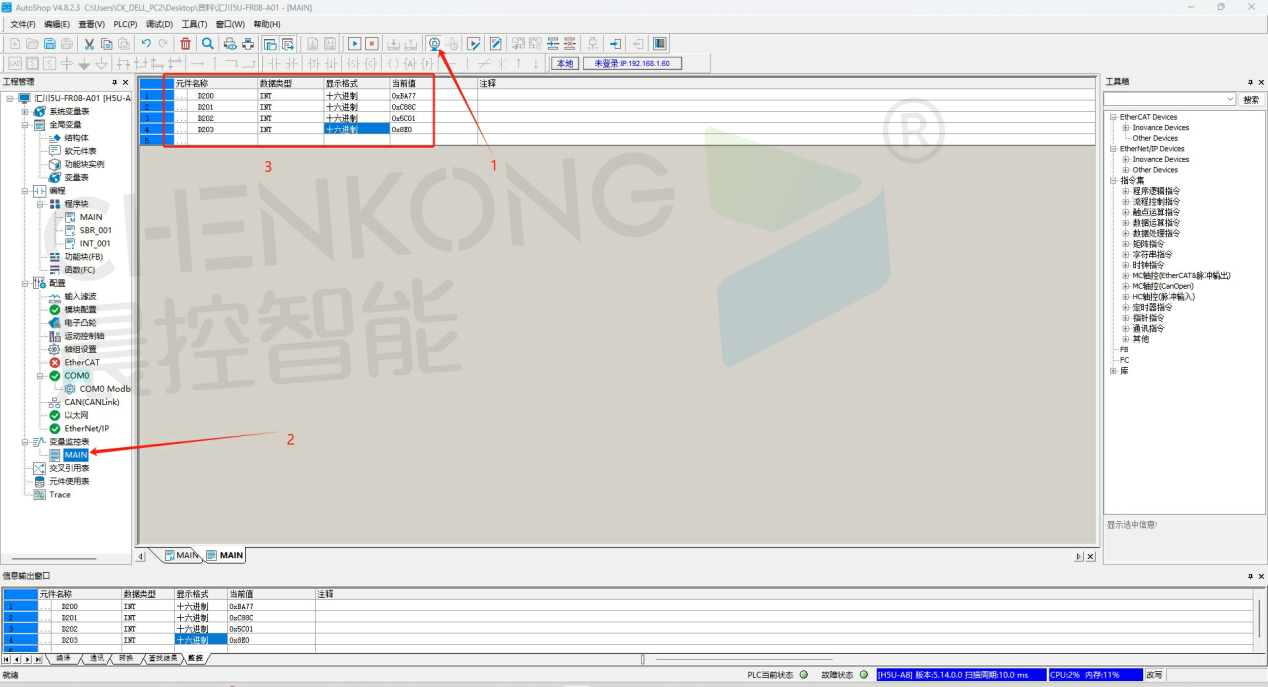

11、點擊監控，點擊變量監控表，輸入剛才新增的元件。查看標簽UID信息
